Un calcul d’ampérage est très utile pour vérifier la consommation d’un appareil, choisir la bonne batterie ou éviter une surcharge électrique. Cependant, entre les formules compliquées et les explications trop techniques, il est facile de vous y perdre.
Vous souhaitez apprendre à calculer vous-même l’ampérage de votre installation solaire ou électrique ? Dans ce guide, on vous explique la bonne formule et des exemples pratiques pour ne pas faire d’erreur.
Pourquoi est-ce essentiel de faire un calcul d’ampérage ?
Le calcul d’ampérage est ce qui permet de connaître la quantité de courant qui circule à l’intérieur d’un circuit. Un mauvais calcul peut entraîner des surcharges, des pannes, voire des risques d’incendie.
En vous familiarisant avec cette notion, vous pourrez mieux choisir vos équipements électriques, optimiser votre consommation et éviter toute mauvaise surprise.
Définition de l’ampérage
L’ampérage représente le volume d’électricité circulant dans un fil conducteur. Plus il est élevé, plus le courant est fort et plus les appareils connectés demandent de l’énergie pour fonctionner.
Mais attention, chaque circuit électrique a une limite d’ampérage à ne pas dépasser sous peine de surchauffe !
Risques liés à un mauvais ampérage
Si vous ne prêtez pas attention à l’ampérage de vos équipements, voici ce qui peut vous arriver :
- Surcharge du circuit : trop d’appareils branchés = risque de disjonction.
- Risque d’incendie : une surconsommation peut faire chauffer les câbles.
- Alimentation électrique inadaptée : un appareil sous-alimenté peut ne pas fonctionner correctement.
| Exemple : Vous installez un kit solaire en autoconsommation EcoFlow et souhaitez brancher plusieurs appareils. Si vous ne calculez pas correctement l’ampérage, vous risquez de sous-dimensionner votre batterie, ce qui réduira son autonomie et son efficacité. |
Quelle est la formule pour calculer l’ampérage ?
Maintenant que vous connaissez l’importance de l’ampérage, il vous faut connaître la formule de calcul. Celle-ci repose sur trois paramètres essentiels :
- L’ampérage (I), mesuré en ampères (A)
- La puissance (P), exprimée en watts (W)
- La tension (U), mesurée en volts (V)
La formule de base du calcul d’ampérage est la suivante :
[I = P / U]
En clair, l’ampérage est égal à la puissance divisée par la tension.
Calculer l’ampérage d’un appareil domestique
Prenons l’exemple d’un grille-pain de 2 000 W branché sur une prise de 230 V (tension standard en Europe). On utilisera la formule suivante :
[I = 2 000 W / 230 V = 8,7 A]
Le grille-pain consomme donc 8,7 A lorsqu’il est en marche. Attention, si vous branchez plusieurs appareils sur la même prise sans tenir compte de leur ampérage cumulé, vous risquez de surcharger votre circuit !
Calcul d’ampérage d’un système solaire

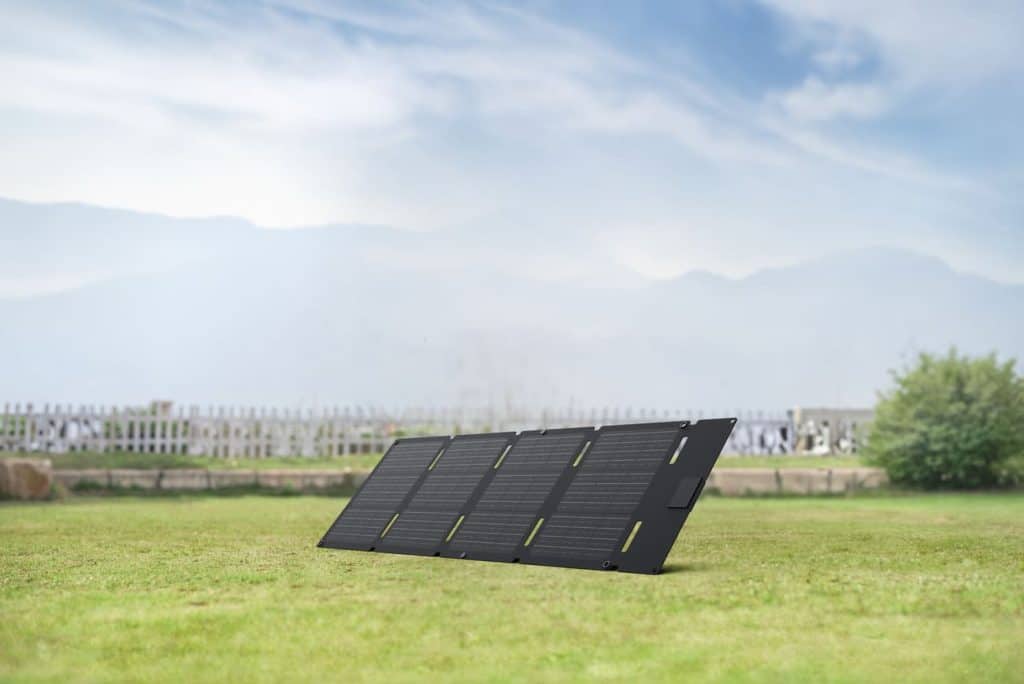

Considérons maintenant un panneau solaire EcoFlow de 400 W connecté à une batterie 12 V. Pour savoir combien d’ampères ce panneau peut fournir, on utilisera ce calcul d’ampérage :
[I = 400 W / 12 V = 33,3 A]
Pourquoi ce calcul d’ampérage est important ? Parce que votre batterie doit être capable de le gérer sans risque de surcharge. Sinon, il faudra ajouter un régulateur de charge pour protéger votre installation.
Différence entre courant continu (DC) et courant alternatif (AC)
Lorsqu’on parle d’électricité, il est important de savoir différencier les deux types de courants existants :
- Le courant alternatif (AC) est celui qui permet de faire fonctionner nos appareils domestiques. Il varie en intensité et en direction. La tension domestique est généralement de 230 V en Europe et de 120 V aux États-Unis.
- Le courant continu (DC) est utilisé dans les batteries ou panneaux solaires, mais également dans les appareils électroniques. Son intensité reste stable et circule toujours dans le même sens.
Attention, la formule [I = P / U] fonctionne uniquement si vous connaissez le bon type de courant. Par exemple, un onduleur convertissant du courant continu en alternatif ajoute une perte d’efficacité qu’il faut prendre en compte dans vos calculs.
Comment mesurer l’ampérage en toute sécurité ?
Mesurer l’ampérage permet d’identifier la consommation réelle d’un appareil, de tester un circuit électrique, de détecter un dysfonctionnement électrique ou encore d’optimiser une installation solaire. Encore faut-il savoir comment procéder !
Les outils pour mesurer l’ampérage
Pour mesurer l’ampérage, vous aurez besoin d’un multimètre (ou d’un ampèremètre), un appareil indispensable qui permet également de mesurer la tension (V) et la résistance (R).
Le multimètre numérique est plus précis, il affiche directement la valeur mesurée, tandis que l’ampèremètre à pince permet de mesurer l’ampérage sans couper le circuit.
La mesure de l’ampérage étape par étape
Étape 1 : Choisir le bon réglage sur le multimètre
Avant tout, sélectionnez la fonction « A » (Ampères) sur votre appareil. Si vous ne connaissez pas la valeur approximative du courant, vérifiez avec le réglage le plus élevé (exemple : 10 A) pour éviter d’endommager votre multimètre.
Étape 2 : Brancher le multimètre en série
Contrairement à la mesure de la tension (qui se fait en parallèle), la mesure de l’ampérage nécessite d’ouvrir le circuit et d’insérer le multimètre en série :
- Coupez l’alimentation électrique avant toute manipulation.
- Débranchez un des fils du circuit à tester.
- Branchez les sondes du multimètre : le fil rouge sur la borne positive (+) ; le fil noir sur la borne négative (-).
- Remettez sous tension et observez la valeur affichée.
Mesurer l’ampérage dans un système solaire
Prenons une batterie solaire EcoFlow de 12 V servant à alimenter une lampe LED de 24 W. Si vous souhaitez vérifier le courant consommé par votre lampe, vous devrez appliquer la formule vue plus haut [I = P / U], soit [I = 24 W / 12 V = 2 A].
Avec votre multimètre, il vous suffit de le brancher entre la batterie et la lampe et de relever la valeur affichée. Celle-ci doit correspondre à votre calcul.
Cette technique vous permet de garder un œil sur l’autonomie de votre batterie et d’adapter son utilisation selon vos besoins.
Comment bien dimensionner votre installation électrique en fonction de l’ampérage ?
Calculer et mesurer l’ampérage est une chose, apprendre à bien dimensionner votre installation électrique en est une autre. En effet, un circuit sous-dimensionné peut entraîner une surchauffe et des coupures intempestives.
À l’inverse, un circuit surdimensionné peut être coûteux et inutilement complexe.
Bien choisir vos câbles et fusibles en fonction de l’ampérage
Le choix des câbles électriques est crucial pour assurer la sécurité et la performance de votre installation. Chaque câble a une capacité maximale d’ampérage, au-delà de laquelle il risque de surchauffer et de provoquer un incendie :
- Pour un circuit de 10 A, un câble de 1,5 mm² est suffisant.
- Pour 16 A, passez à 2,5 mm².
- Pour 32 A et plus, utilisez du 6 mm² minimum.
De même, vous devez choisir un fusible adapté à l’ampérage maximum de votre circuit. Un fusible trop faible sautera sans raison, tandis qu’un trop puissant ne protégera pas correctement votre installation.
Optimiser une installation solaire avec un bon calcul d’ampérage
Si vous utilisez un kit solaire pour alimenter vos appareils, le calcul d’ampérage va vous permettre d’optimiser son rendement.
Si vous souhaitez alimenter votre batterie 12 V avec un panneau solaire de 200 W, il faudra que votre régulateur de charge et les câbles utilisés soient capables de supporter au moins 16,6 A pour éviter tout risque de surcharge.
[I = 200 W / 12 V = 16,6 A]
Nous vous conseillons d’utiliser un régulateur MPPT pour maximiser la charge de votre batterie. Aussi, vérifiez que l’ampérage total de vos panneaux ne dépasse pas la capacité de votre contrôleur.
